Hello les amis

Voici l outil que je me suis fait , cela aide beaucoup pour le centrage des ailes avant lors de la pose

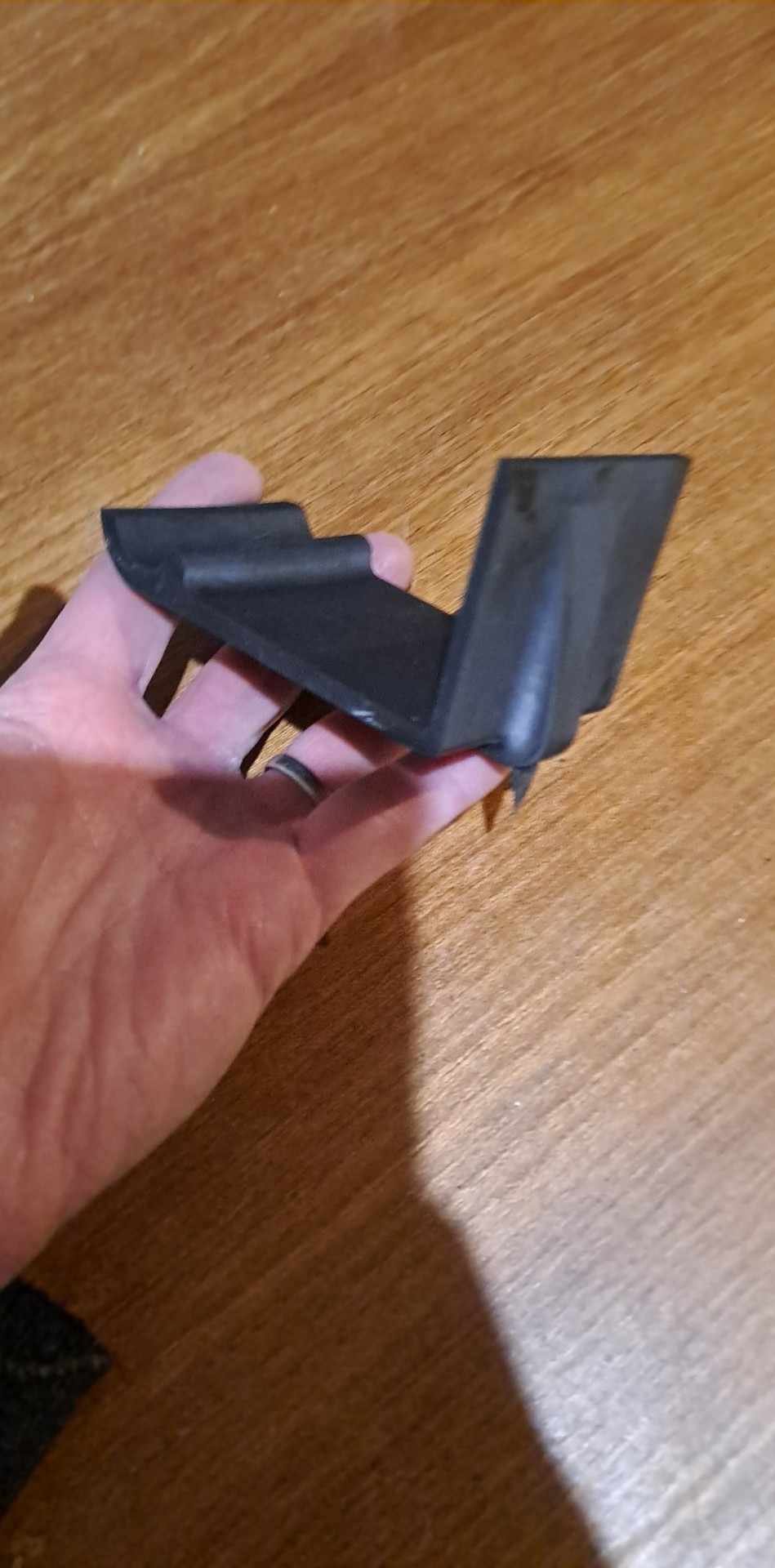

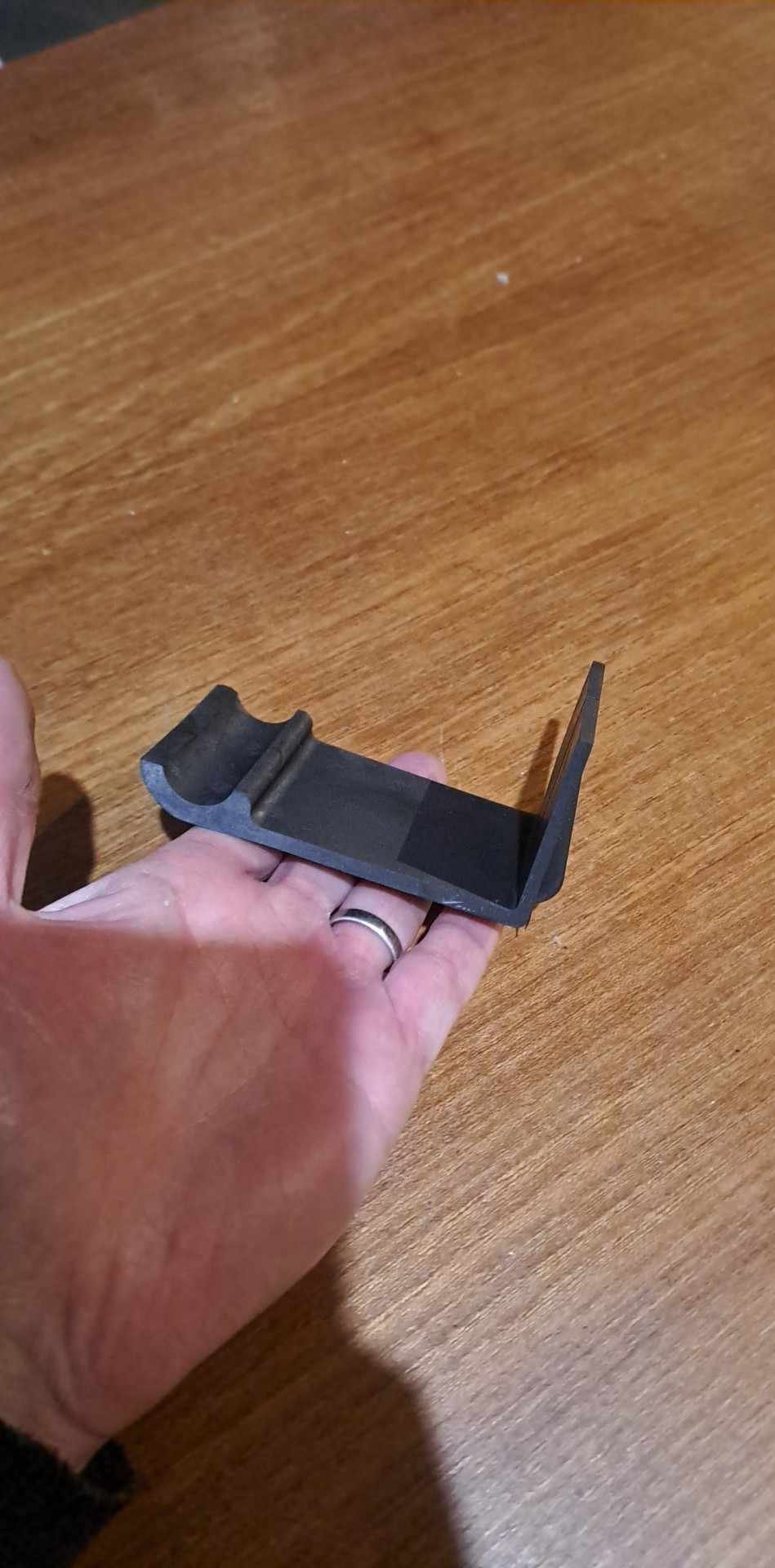

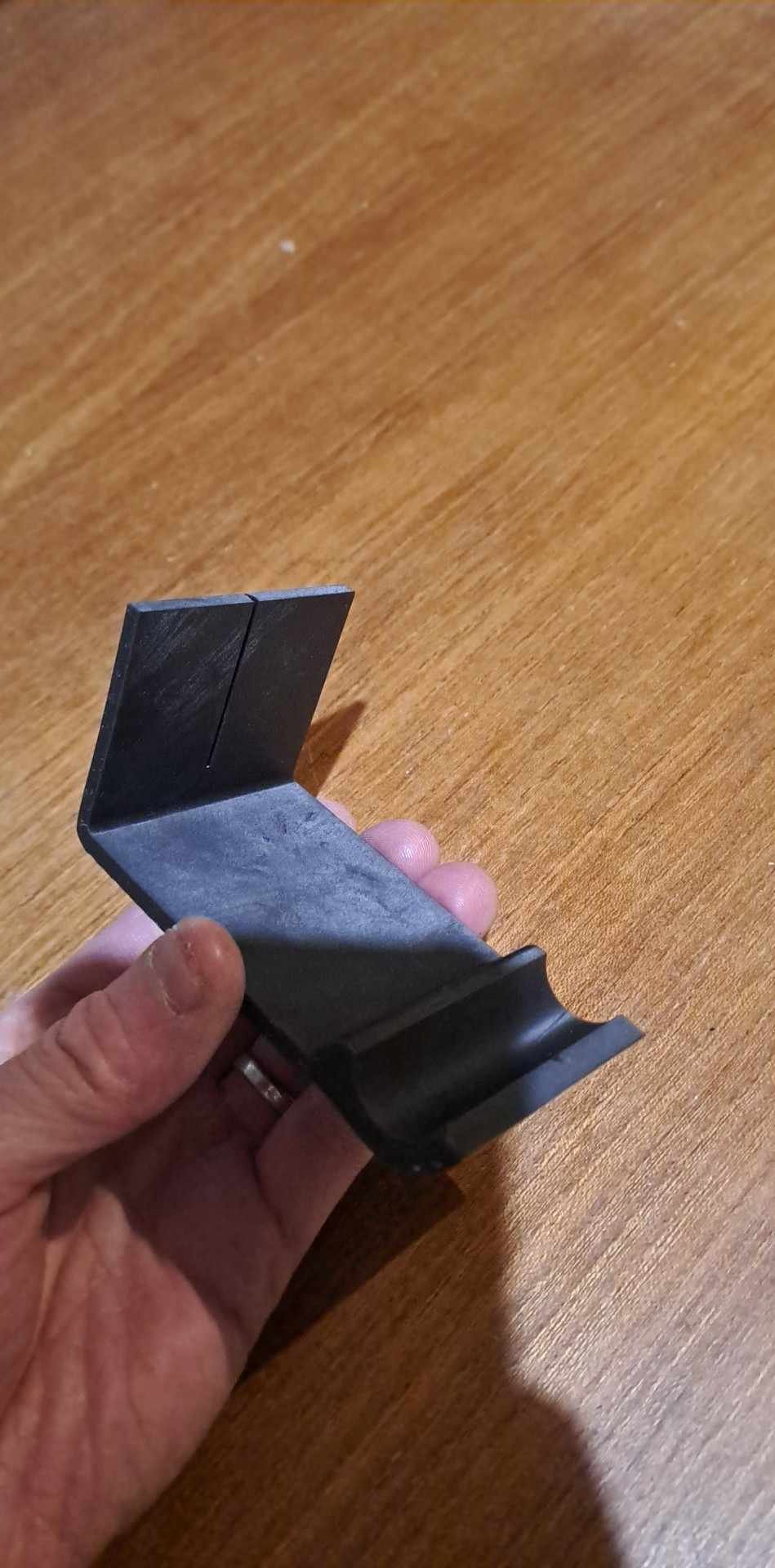

OUTIL POUR CENTRAGE DES AILES AVANT (A L INSTALLATION)

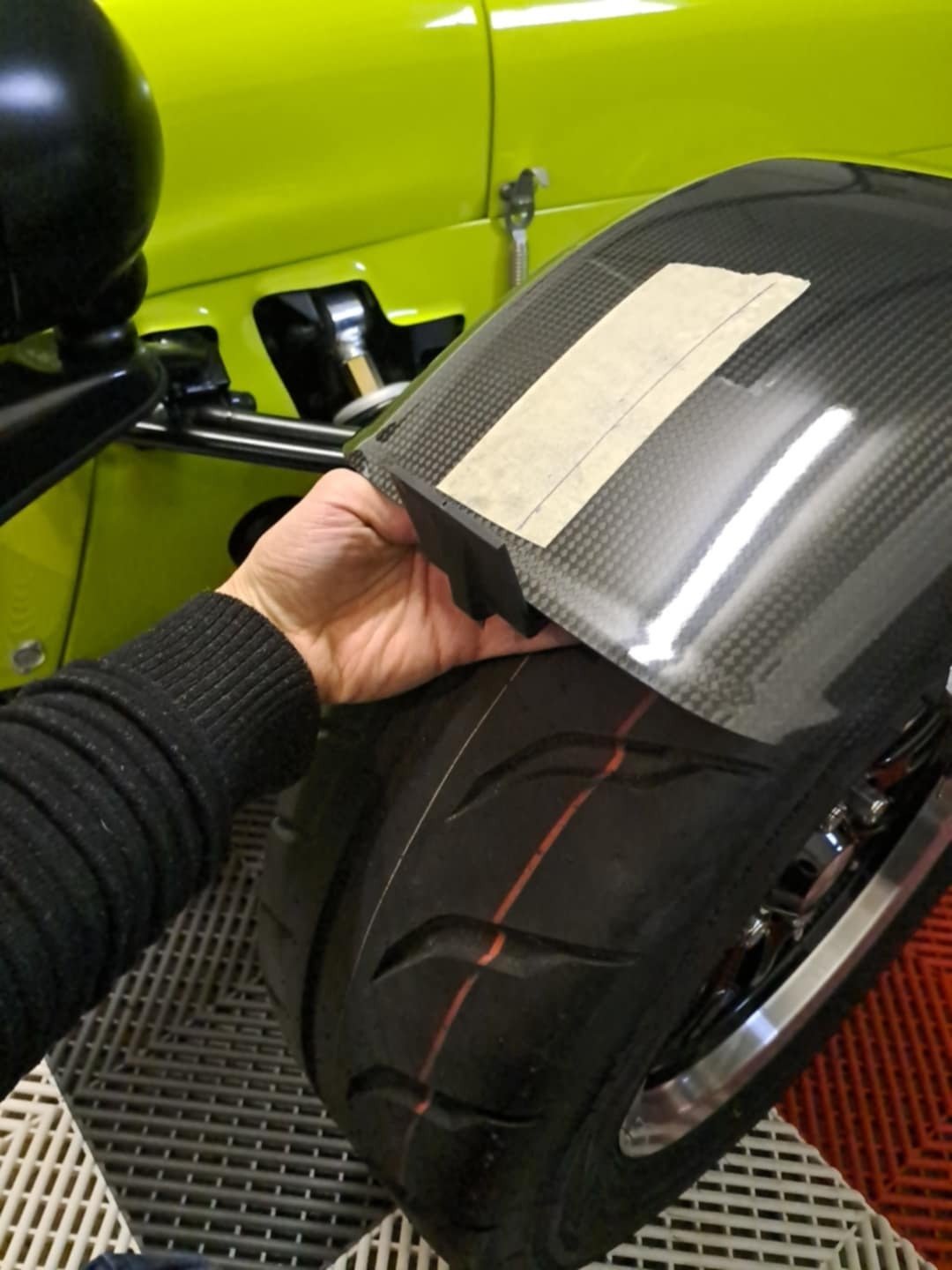

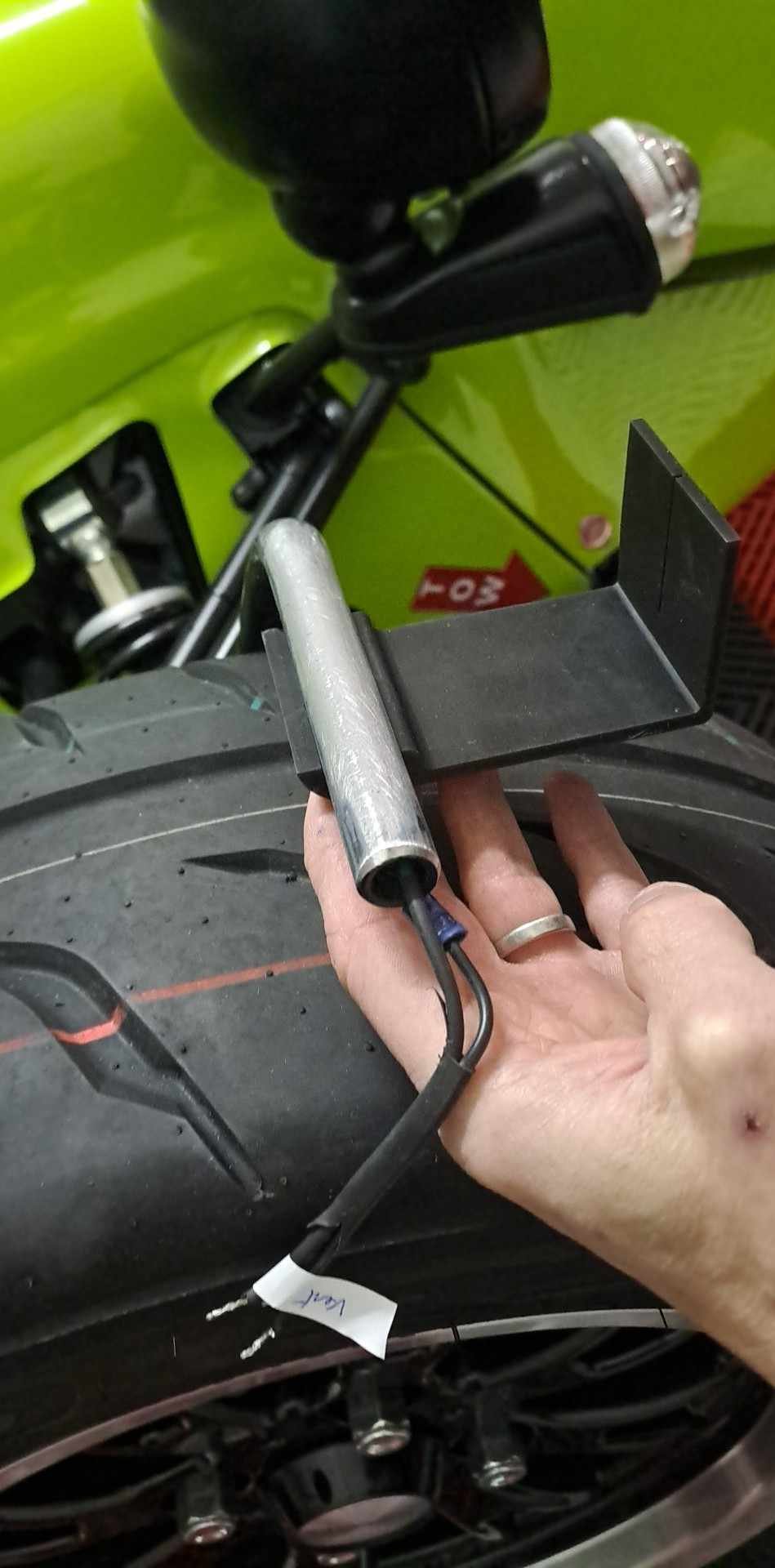

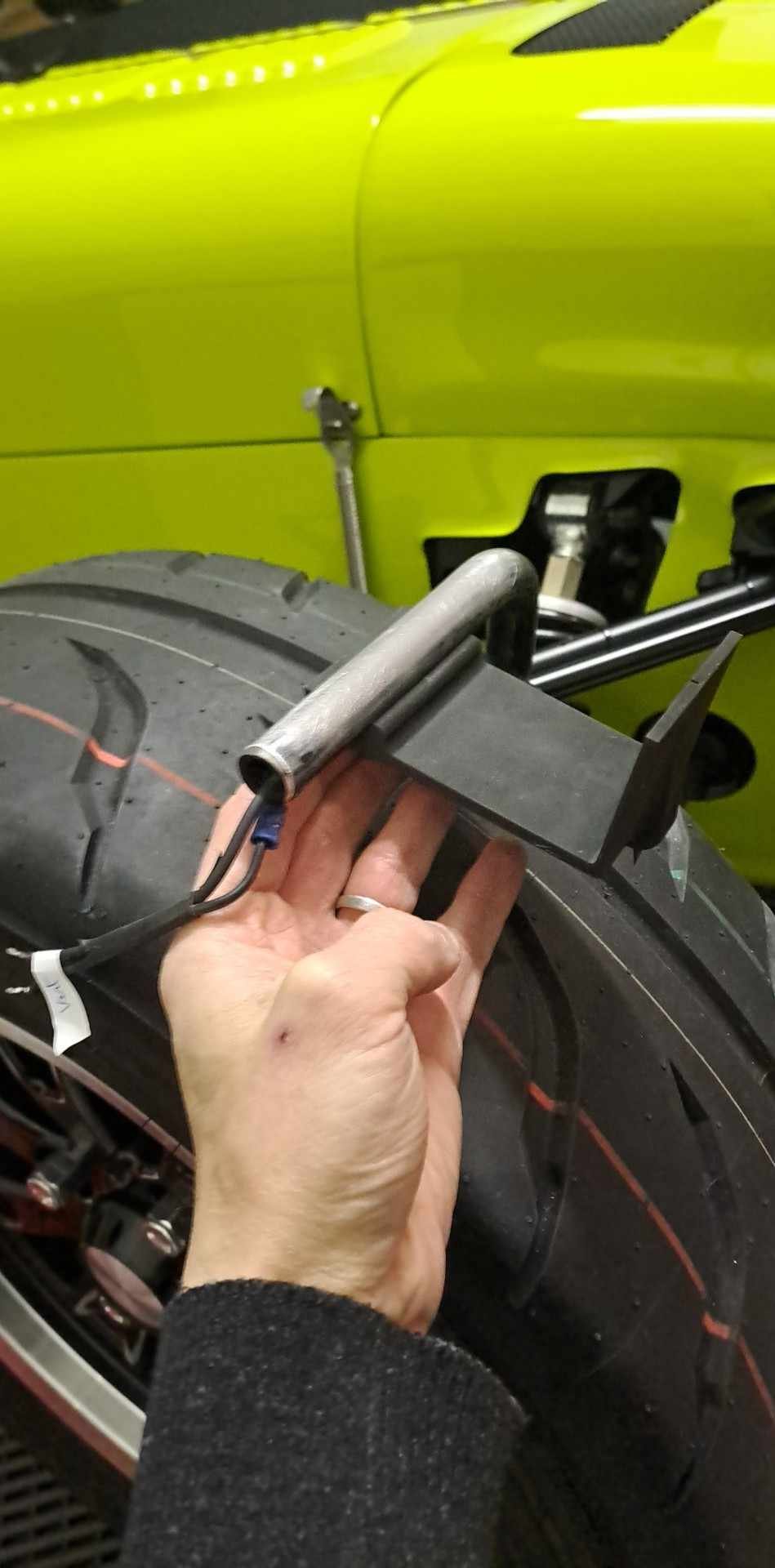

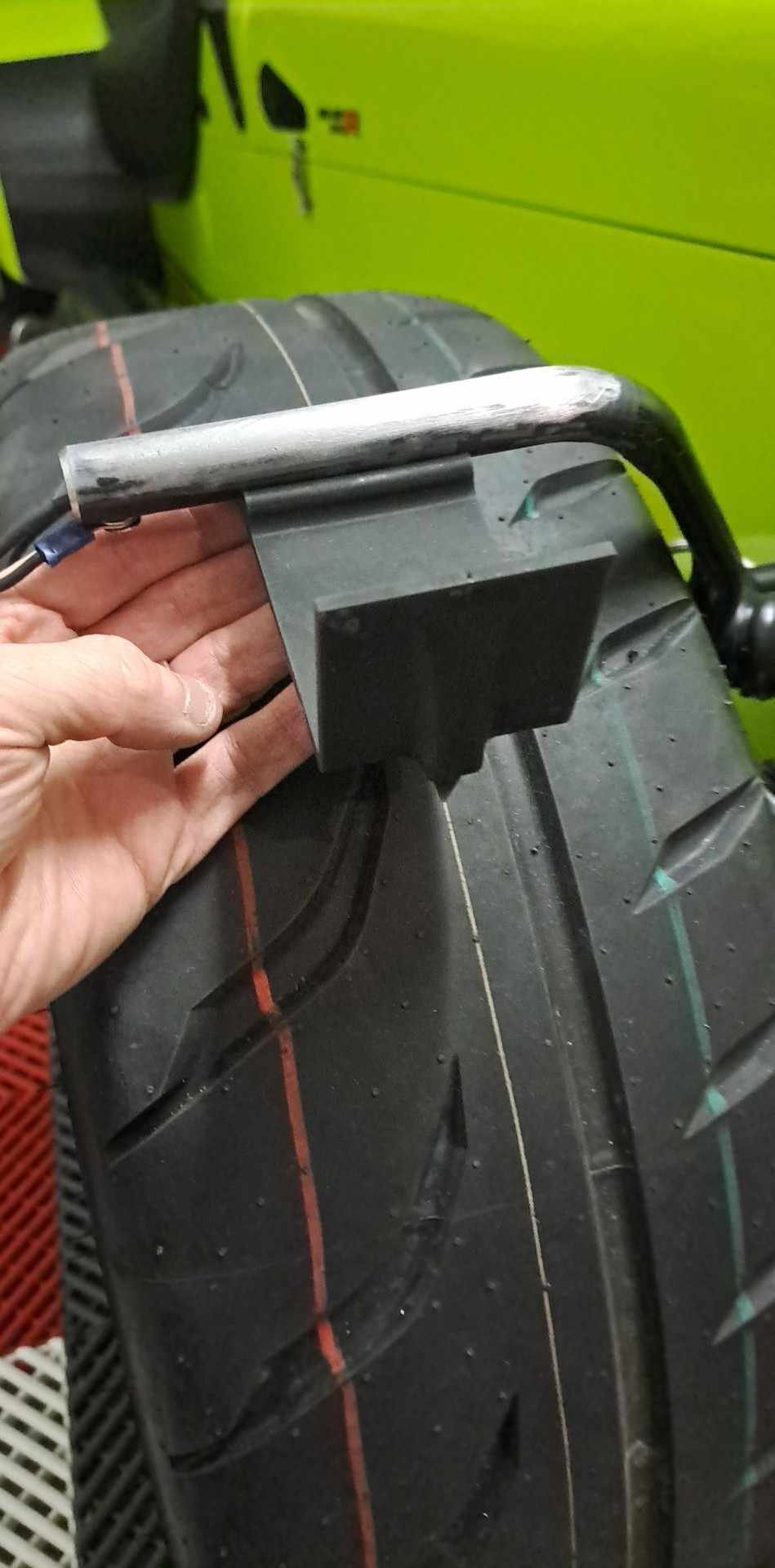

On met la pointe du bas de l outil sur le centre de la roue (en largeur) et on cale l outil sous le tube avant du support garde boue, puis on viens positionné (une fois la colle mis sur les tube) notre avant du grade boue en buter contre l équerrage de l outil (au préalable , on aura repéré l axe milieu dans sa largeur du garde boue)

outile centrage aile avant.stl

outile centrage aile avant.stp

Pour info, la distance donné par caterham est de 80mm (du bord tangent du tube support de garde boue avant, a l avant du garde boue)
Moi j'ai conçu mon outil pour une dostance de cote de 65mm (du bord tangent du tube support de garde boue avant, a l avant du garde boue) , en effet j'ai appliqué la même position qu'était montés mes ailes d'origine de ma 340R (qui est de Octobre 2024 et 650km, donc montage d origine usine à cette cote de 65mm)

Belle soirée les amis

[doux rêveux]

A oui tu veut le 3d

Je taf avec catia v5 c est un .catpart , on peut pas les mettre en pieces jointes format non pris en charge

as tu essayer de transmettre ton fichier CAO en .IGES ou .STEP ?
un gentil modérateur peut il vérifier que les fichiers CAO peuvent être chargés, merci.

et bravo pour ton outils d'aide à la pose des ailes avant

[freps25]

A oui tu veut le 3d

Je taf avec catia v5 c est un .catpart , on peut pas les mettre en pieces jointes format non pris en charge

as tu essayer de transmettre ton fichier CAO en .IGES ou .STEP ?
un gentil modérateur peut il vérifier que les fichiers CAO peuvent être chargés, merci.

et bravo pour ton outils d'aide à la pose des ailes avant

Salut merci beaucoup

voici le fichier de l outil de pose des ailes avant (distance 65mm) en .step:

outile centrage aile avant.stp

[doux rêveux]

[jeff.hpc]

step et stp existaient déjà.

J ai ajouté iges

[doux rêveux]

merci

[Gobeegobant]

Pour les Sevener qui ne savent pas où et comment stocker les portes ailleurs que sur la Seven, voici les supports que je me suis dessinés et imprimés... à fixer au mur

Mes portes sont positionnées sur ces supports uniquement lorsque la voiture est de sortie, le reste du temps, je les remets sur la voiture, sous sa housse pour éviter qu'elles ne prennent la poussière.


le stl qui va bien : support porte seven V2.STL

2 supports imprimés.jpg

détail porte attachée.jpg

porte au mur.jpg

Petite question concernant les portes de Caterham : Les portes des anciens modèles sont identiques à celles fabriquée aujourd'hui? Aucun changement ?
Idem concernant portes pour châssis S3 et chassis SV, portes identiques ?

Belle journée à tous !

[beagle]

non

S3 et SV pas pareil

je ne sais pas si celles pour les chassis impérials sont pareil
